BLOC HYDRAULIQUE ABS

Le Bloc Hydraulique ABS : L’Art de la Régulation du Freinage 🛑

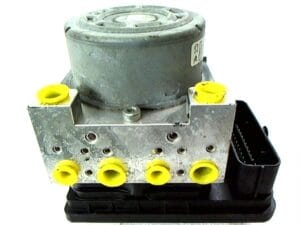

Le bloc hydraulique est le cœur mécanique du système anti-blocage des roues (ABS). Son rôle est de moduler très rapidement la pression du liquide de frein transmise aux étriers de chaque roue, afin d’empêcher leur blocage lors d’un freinage d’urgence ou sur surface glissante. Ce processus permet au conducteur de conserver la maîtrise de la direction du véhicule.

1. Rôle et Principe de Fonctionnement

L’objectif de l’ABS est de maintenir le glissement des roues entre 5 % et 20 % pour maximiser l’efficacité du freinage sans perdre l’adhérence. Le bloc hydraulique exécute les ordres du calculateur (ECU) ABS :

  Détection : Les capteurs de vitesse de roue informent le calculateur d’une décélération anormale, signalant un risque de blocage.

  Régulation (Le « Pompage ») : Le calculateur commande le bloc hydraulique qui exécute un cycle de modulation de pression (pompage électronique) jusqu’à 50 fois par seconde sur la roue concernée :

  Réduction de Pression : Une électrovanne se ferme et une autre s’ouvre, isolant l’étrier du maître-cylindre et réduisant la pression pour libérer la roue.

  Maintien de Pression : Les électrovannes maintiennent la pression constante pour stabiliser la roue.

  Augmentation de Pression : Les électrovannes se reconfigurent pour rétablir progressivement la pression de freinage.

2. Composants Clés du Bloc Hydraulique

Le bloc hydraulique est un ensemble compact et complexe, souvent fixé au compartiment moteur. Il se compose principalement :

  Les Électrovannes (ou Solénoïdes) : Ce sont des valves commandées électriquement qui ouvrent, ferment ou isolent les circuits hydrauliques de chaque roue. Chaque roue dispose généralement de deux électrovannes (une d’admission et une d’échappement) pour gérer les phases de pression.

 La Pompe Hydraulique (Moteur-Pompe) : Entraînée par un moteur électrique, elle sert à reprendre le liquide de frein relâché par les étriers (lors de la phase de réduction de pression) et à le renvoyer vers le maître-cylindre.

 Le Calculateur ABS (ECU) : Bien que souvent intégré au bloc hydraulique (formant le « module ABS »), c’est l’unité électronique qui reçoit les données des capteurs et commande précisément les électrovannes et la pompe.

 Les Accumulateurs de Pression : De petits réservoirs qui stockent temporairement le liquide de frein pendant les phases de réduction de pression.

3. Pannes et Sécurité

Une défaillance du bloc hydraulique (par exemple, des électrovannes grippées ou un moteur de pompe défectueux) est signalée par l’allumage du voyant ABS sur le tableau de bord. En cas de panne, le système ABS se désactive, mais le freinage classique (sans assistance anti-blocage) reste fonctionnel pour garantir un minimum de sécurité.
